Zajišťování stability budov při přestavbách
Přístavba prodejny nábytku Viktoria v Táboře
Při přestavbách budov se často stává že konstrukce a jejich podloží nepřenese přetížení vznikající vlivem bouracích prací, zvětšováním otvorů uvnitř konstrukcí, zatěžování vlivem nástaveb atp.
Při projektování přestavby prodejny nábytku Viktoria v Táboře se zjistil následující stav:
- stávající strop mezi sklepem a přízemím je klenbové konstrukce. Vzájemná vzdálenost nosných I profilů je 1m. Rozměry I profilů nebylo možné při prohlídce zjistit.
- kvalita cihelního zdiva ve sklepě nezjištěna, sklepní prostory jsou značně provlhlé
Výsledky statického a geotechnického posudku zpracovaného pro plánovanou přestavbu ukázaly následující:
- Podložní horniny přenesou zvýšené zatížení od sloupku pod pásovým základem. Pro zajištění dokonalého kontaktu základového pásu s podložím doporučujeme provést pod injektování základového pásu
- Napětí v pílířku: σ = 619,72 / 0,55 = 1126 kPa. Toto napětí nelze vzhledem k neznalosti kvality a současného stavu zdiva připustit. Navrhuje se proto vestavět do otvorů podpěrné rámy.
- Pro bezpečné přenesení zatížení do základové půdy se provede v místech koncentrace zatížení podepření základu mikropilotáží. Navrženými úpravami sice nedojde ke zvýšení průměrného napětí v základové spáře, ale v důsledku redistribuce zatížení vzniknou lokální extrémy, které mikropiloty bezpečně zachytí.
- Napětí pod roznášecím prahem σ = 371,83 / (20 X 55) = 0,34 kNcm-2 . Toto napětí nelze na povrch cihelného stropu slkepa připustit, proto je třeba U profily v suterénu přirazit k roznášecímu prahu v přízemí a podklínovat.
Popis provedených prací
Injektážní a kotevní práce pro zajištění stability navrhovaných ocelových konstrukcí byly provedeny injektážím systémem Geopur
- Kotvení profilů U na zdivo sklepa

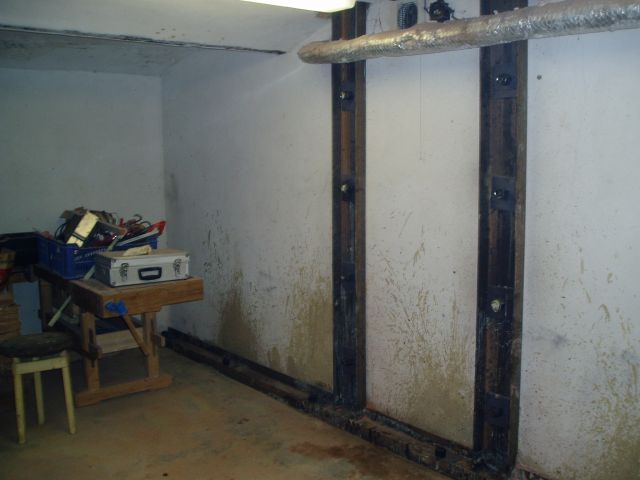

Ve sklepních prostorech pro eliminaci excentrického namáhání ocelové konstrukce se provedlo přikotvení U profilů ke stávajícímu zdivu pomocí injektovaných kotev. Kotvy o délce 1,5 m byly převrtány na druhou stranu zdiva a dále zavrtány do přítomných zemin. Následně byly injektovány polyuretanovou pryskyřicí Geopur 082/600. Po injektáži se provedlo zajištění U profilu pomocí šroubu a podložky montovaných na kotvy. Celkem navrtáno a injektováno 8 kotev.
- Kotvení profilu U na podlaze sklepa - mikropilotáž
K podlaze sklepa se provedla mikropilotáž a kotvení U profilu obdobným způsobem. Zavrtali se kotvy o délce 1,5 m. Provedla se injektáž a následně fixace U profilu pomocí šroubu na kotvy. Celkem bylo zavrtáno 8 mikropilot do podloží. Byly injektovány injektáží hmotou Geopur 082/600.
- Podinjektování základového pásu
Pro zajištění dokonalého kontaktu základového pásu s podložím bylo provedeno podinjektování základového pásu. Celkem bylo navrtáno 6 vrtů délky 0,6 m a průměru 14mm do prostor pod základový pás zdiva. Vrty byly vedeny šikmo přes podlahu sklepa a zdivo příčky do prostor základové spáry. Byly injektovány injektáží hmotou Geopur 082/600.
